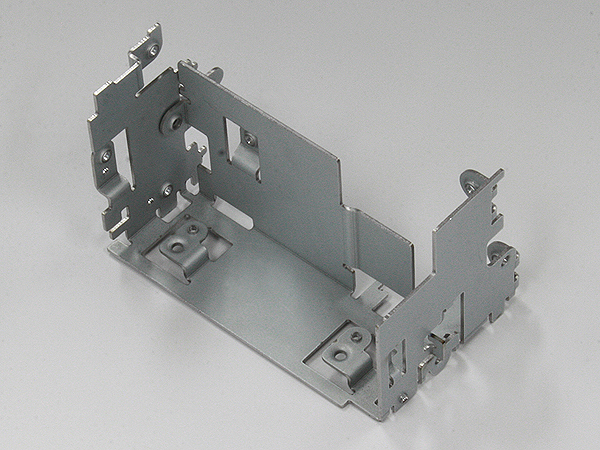

製品名:モーター ブラケット

業界 OA機器
用途 プリンタ製品等
材質 SECC
板厚 t = 1.0mm
製品サイズ 45mm×90mm×60mm
精度 ±0.1~0.2
製作ロット 3個
製作期間 5日
加工技術 曲げ加工、バーリング加工(ダイレスフォーミング加工)

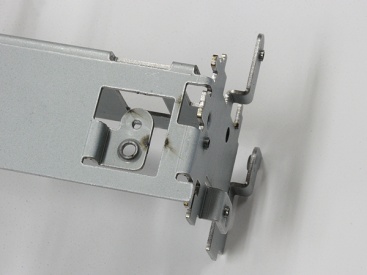

特記事項 板厚と同等のバーリング高さ

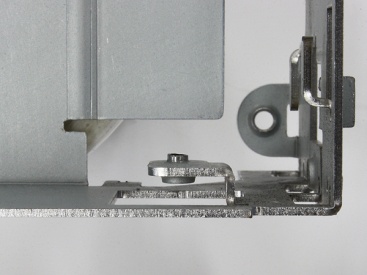

こちらの精密板金部品は、OA機器のモーターやブラケットに用いられます。加工の際、プレスによる加工を行わずに、板金加工のみでこの形状を実現させております。またその際、バーリング高さを、本製品の板圧と同等の高さまでに抑えております。本製品の場合、通常3枚の板材を溶接でつなぎ合わせて製作するところを、1枚の板の曲げによって製作することで、コストダウンを実現しました。
